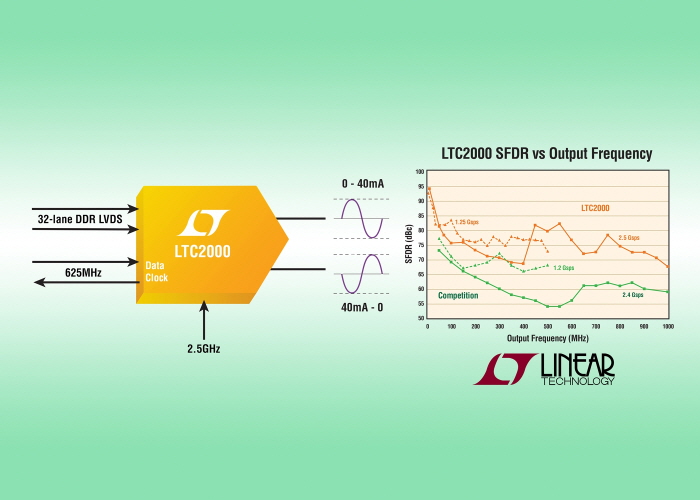

▲ 16비트, 2.5Gsps DAC ‘LTC2000’ 개념도 .

14비트 DAC 제품 비해 12dB 성능이 향상된 16비트 2.5Gsps DAC가 출시됐다.

리니어 테크놀로지 코리아(대표 홍사곽)가 최근 16비트 2.5Gsps DAC(digital-to-analog converter) ‘LTC2000’을 출시했다고 11일 밝혔다.

이 제품은 200MHz 출력일 때 74dBc SFDR(Spurious Free Dynamic Range : 스퓨리어스가 없는 동작대역)으로 뛰어난 스펙트럼 순도를 제공하고, DC∼1GHz 범위의 출력 주파수에서는 68dBc SFDR 을 제공한다.

이는 대안용 14비트 DAC 제품 비해 12dB 성능이 향상된 것이다.

LTC2000은 낮은 위상 잡음과 폭넓은 2.1GHz -3dB 출력 대역폭을 제공하며, 하이엔드 계측기, 광대역 통신, 테스트 장비, 케이블 TV DOCSIS CMTS, 레이더와 같은 애플리케이션에서 광대역 또는 고주파수 RF 합성을 실현시킨다.

±1V 로 호환되는 출력은 애플리케이션에 맞도록10mA로 낮거나 60mA로 높게 조정될 수 있는 40mA의 전체 범위 전류를 제공한다.

데이터는 625MHz DDR(double data rate) 데이터 클록을 사용해 최고 1.25Gsps의 전송 속도로 병렬식 LVDS 인터페이스 포트를 통해 LTC2000에 전송된다.

듀얼 DDR 포트는 2.5Gsps 업데이트 속도를 달성하기 위해 필요한 반면에 단일 포트는 1.25Gsps로 더 낮은 업데이트 속도일 때 동작할 수 있도록 사용될 수 있다.

2.5Gsps일 때, LTC2000은 듀얼 1.8V 및 3.3V 전원에서 2.2W를 소모하는 반면에 1.25Gsps일 때 디바이스는 1.3W만 소모한다.

사용의 편의성을 위해 설계된 LTC2000은 내부 패턴 제너레이터, LVDS 루프 아웃 멀티플렉서(loop out mux)를 비롯해 시스템 개발 및 디버그를 단순화시키는 접합 온도 감지 기능을 제공한다.

LTC2000은 RoHS를 준수하는 9mmx15mm BGA 패키지에서 16비트, 14비트, 11비트 버전으로 제공된다.

LTC2000은 상업 및 산업용 온도 등급에서 양산이 가능하며, 경쟁력있는 가격으로 제공된다.

1,000개 수량 기준으로 LTC2000-16은 개당 69달러이다. 데모보드 및 샘플은 리니어 테크놀로지 웹사이트 www.linear.com/product/LTC2000에서 이용할 수 있다.
