빠르고 가성비 좋은 광전자 측정 애플리케이션이 출시됐다.

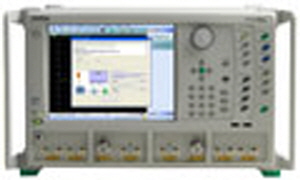

안리쓰(Anritsu Company)는 VectorStar™ MS4640B 벡터 네트워크 애널라이저(VNA)를 위한 광전자 측정 애플리케이션을 5일 출시했다.

이 제품은 최고 65GHz의 E/O(전기-광 변환기)와 O/E(광-전기 변환기) 디바이스의 크기 및 위상을 특성화할 수 있는 성능을 갖춘 독자적인 테스트 솔루션을 실현시켰다.

VectorStar 솔루션은 광 모듈레이터, 직접 변조되는 레이저, 통합 트랜스미터, 포토 다이오드 및 포토 리시버를 포함해 도메인 전송 디바이스에서 정밀한 측정을 수행할 수 있도록 신호 무결성 엔지니어들에게 효율적인 기능을 제공한다.

안리쓰는 다양한 애플리케이션에서 이 시스템을 사용할 수 있도록 설계했다. 크기와 위상 두 가지 모두에서 1,550nm에 적합하게 특성화된 MS4647B 70GHz VectorStar 및 안리쓰 MN4765A O/E 보정 모듈이 통합될 때 신호무결성 엔지니어들은 40Gb/s 전송 시스템에서 사용되는 디바이스를 테스트할 수 있다.

VectorStar 20 GHz 모델과 20 GHz 특성화된 포토다이오드는 2.5Gb/s 및 10Gb/s 애플리케이션을 위해 옵티컬 디바이스를 비용 효율적으로 측정하기 위해 사용될 수 있다.

보정을 단순화시키고 뛰어난 안정성과 반복성을 달성하기 위해 VectorStar는 E/O 및 O/E에 필요한 12-term error 보정을 통해 사용자에게 안내하는 메뉴를 제공하는 디임베딩(de-embedding) SW가 내장돼 있다. 측정은 ±0.2dB내에서 안정적이며 측정 불확실성은 50 GHz에서 1dB 미만 및 8℃ 미만이며 65GHz일 때 1.5dB 미만 및 10°미만이다.

솔루션은 외장형의 특성화된 포토다이오드 액세서리도 통합하고 있다. 이 액세서리는 NIST로 특성화되는 ‘골든’ 표준에서 유래된다. 따라서 광전자 디바이스에서 매우 정밀한 크기, 위상 및 그룹 지연 측정의 결과를 제공한다.

이 솔루션은 대안 테스트 시스템보다 훨씬 더 적은 풋프린트를 갖추고 있다. 비용 효율적인 VectorStar 솔루션은 유사한 측정 기능을 수행하는 계측 장비가격과 비교해 거의 1/3수준이다.

VectorStar VNA 모델은 70kHz ~ 20, 40, 50, 70GHz 범위의 주파수 범위에서 이용할 수 있으며 70 kHz ~ 110, 125, 145 GHz에서 광대역 시스템으로 이용할 수 있다. VectorStar는 특정 주파수 범위의 요구에 따라 mm-파형(wave) 모듈로 최고 1.1THz 주파수 범위를 제공할 수 있다. 이 제품들은 최대 142dB의 우수한 동적 범위와 최고 +14dB 까지 이용할 수 있는 높은 전력을 제공한다.
