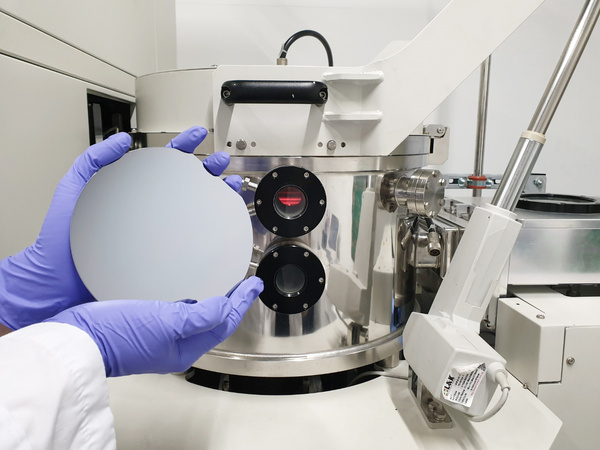

▲ 본 기술개발을 통하여 제작된, 계면 공극률이 극대화된 플라즈마 에피탁시 실리콘 모습

국내 연구진이 역발상을 통해 실리콘 태양전지 및 반도체 소자의 핵심소재인 단결정 실리콘웨이퍼를 원재료 낭비 없이 제조하는 기술을 개발했다.

한국에너지기술연구원(원장 김종남)과 충북대학교(총장 김수갑)가 주도한 공동연구팀은 단결정 실리콘을 모체 기판에 상향식으로 성장시킨 후, 기존 다공구조로 불량으로 여기던 플라즈마 에피탁시 실리콘을 역이용, 실리콘 웨이퍼를 박리하는 기술을 개발했다고 11일 밝혔다.

기술의 핵심은 플라즈마 에피탁시 실리콘의 다공구조를 제어하고 위에 성장시킨 단결정 실리콘 웨이퍼를 통째로 떼어내는 방법으로 제조 공정을 혁신한 것이다.

기존의 에피탁시 실리콘 웨이퍼 제작 방식은 모체 기판 상부에 다공 구조의 실리콘 분리층을 하향식으로 형성하고 단결정 실리콘을 성장한 후 박리를 통해 분리했다. 이 방법으로는 모체 기판 표면의 일부가 같이 떨어져 조금씩 손실돼 박리 공정 이후 제조비용이 증가했다.

플라즈마 에피탁시 실리콘 연구는 2000년대 중반부터 이루어졌지만, 높은 결함밀도 및 다공구조의 특성으로 인해 태양전지 공정 중 발생하는 불량으로 취급됐다. 주로 물질 성장을 억제하거나 내부의 결함 및 공극률을 저감하는 연구들이 주를 이뤄왔다.

이를 해결하고자 연구팀은 플라즈마 에피탁시에 대한 역발상으로 결함 밀도를 증가시키고 계면의 공극률을 극대화하는 방법을 선택했다.

연구팀은 모체기판 위에 다공구조의 플라즈마 에피탁시 실리콘을 성장시킨 후 열처리 과정을 거쳐 중간에 떼어내기 쉬운 얇은 틈을 만들었다. 이후 다시 결정질 실리콘을 그 위에 두껍게 증착시켜 태양전지나 다른 반도체 소자로 쓸 수 있는 웨이퍼를 절취선을 따라 쉽게 떼어내듯 분리했다. 이때 모체기판은 손상 없이 무한대로 활용이 가능하다.

더불어 화학기상증착법으로 성장시킨 플라즈마 에피탁시 실리콘의 나노 다공구조 특성 및 공극이 재구성되어 나노-틈(Nano-gap)을 형성하는 현상을 최초 발견하고 그 원인을 규명했다.

고온에서 물질 내부에 나노 크기의 공극들이 서로 결합하는 것과 같이 고체에서도 고온의 수소 환경에서 동일한 현상이 나타나는 것을 확인했다. 공극들이 서로 합쳐지고 표면으로 이동해 없어지는 나노 다공구조 제어를 통하면 그 위에 성장한 실리콘을 지지하는 몇 개의 기둥만 남아 떼어내기 쉬운 구조가 된다.

이로써 원재료의 낭비를 획기적으로 줄이고 태양전지 제조 단가를 절반으로 저감할 수 있다. 또 플라즈마 에피탁시 실리콘 및 단결정 실리콘 성장을 널리 쓰이고 있는 화학기상증착법에 기반해, 다양한 차세대 반도체 소자에 응용 가능하므로 산업적 파급효과가 클 것으로 기대하고 있다.

충북대학교 김가현 교수는 “플라즈마 에피탁시 실리콘은 고효율 태양전지 공정 중 발생하는 불량으로 취급됐지만, 역발상을 통해 공극률을 극대화해 새로운 연구분야를 개척했다”며 “본 논문은 새로운 물질에 대한 연구의 시작으로, 앞으로 플라즈마 에피탁시 실리콘의 나노다공구조에 대한 연구를 지속, 물질을 활용해 응용 가능한 분야를 탐색하겠다”고 말했다.

한국에너지기술연구원 오준호 박사는 “개발한 기술은 각종 반도체·태양전지·디스플레이·센서 공정에 널리 쓰이고 있는 화학기상증착법에 기반, 실리콘 웨이퍼를 이용한 다양한 소자 제작기술에 파급효과가 클 것”이라며 “소자 제작기술과 연계를 통해, 정부 주도 국내 밸류체인 소재·부품·장비분야 경쟁력 강화 전략에도 기여할 수 있을 것”이라고 말했다.

한편, 이번 연구성과는 산업 기술의 응용 가능성 및 혁신성을 인정받아 재료 과학 분야 최상급 저명 국제 학술지 ‘어드밴스드 머티리얼스(Advanced Materials, IF 30.849)’에 10월 14일자로 게재됐으며 표지 논문(Back Cover)으로도 선정됐다.

연구는 산업통상자원부의 에너지기술개발사업과 과학기술정보통신부 과학기술분야 기초연구사업의 지원을 받아 수행됐다.
