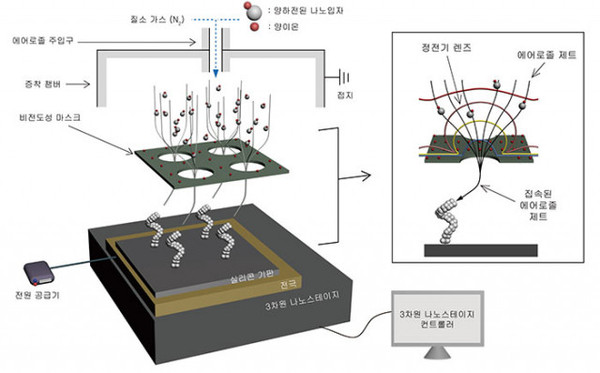

▲ 에어로졸 기술을 이용해 3차원 나노 구조물 수천 개 이상을 동시에 제작할 수 있는 3차원 나노 프린팅 구조도

에어로졸 기술을 이용해 3차원 나노 구조물 수천 개 이상을 동시에 제작할 수 있는 나노 3D프린팅 기술이 국내 연구진에 의해 개발됐다. 나노 센서를 제작할 경우 기존대비 성능이 획기적으로 향상될 수 있어 산업계에서 주목받을 것으로 기대되고 있다.

서울대학교 공과대학(학장 차국헌)은 기계공학부 최만수 교수팀과 포항공과대학교 노준석 교수팀이 공동으로 100나노미터 수준의 3차원 구조물을 한번에 수천 개 이상 제작할 수 있는 나노 3D프린팅 기술을 개발하는데 성공했다고 2일 밝혔다.

연구진은 폴리머나 잉크를 전혀 사용하지 않고 건식 방법으로 금속 나노 에어로졸을 발생시킨 후 조립해 불순물을 최소화한 초고순도 구조물을 제작했다. 제작 과정을 살펴보면 마이크로미터 크기의 구멍이 정렬된 비전도성 마스크와 실리콘 기판이 위아래로 분리된 상태로 놓여 있는 증착 챔버 안으로 하전된 나노입자와 이온을 주입하면, 이온이 먼저 마스크 위에 축적되면서 마이크로미터 크기 구멍마다 정전기 렌즈를 형성시킨다. 이 정전기 렌즈를 통해 뒤따라 도달하는 하전나노입자들을 구멍 중심으로 집중시켜 100나노미터 수준의 에어로졸 제트로 집속 시킨다.

나노입자의 부착과 동시에 실리콘 기판을 3차원으로 이송시키면 원하는 형태의 3차원 나노 구조물을 한 번에 수천 개 이상 제작할 수 있으며, 마스크 구멍을 더 작게 만들면 수십 나노미터 이하의 3차원 나노 구조물도 제작할 수 있을 것으로 연구팀은 보고 있다.

나노 3D프린팅 기술은 높은 민감도의 3D 나노 센서, 집적도를 극대화할 수 있는 3D 나노 전자소자 등의 제작이 가능해 기존 소자의 성능을 획기적으로 올릴 수 있다. 3D 나노 가스 센서의 경우 기존 2D 필름 타입에 비해 민감도를 2배 이상 증가시킬 수 있을 것으로 계산된다.

그뿐만 아니라 현존하지 않는 새로운 소자의 구현도 가능하다. 예를 들면 자연계에 존재하지 않는 물성을 인위적으로 설계해 구현하는 메타 물질의 제작에는 정교한 3D 나노 구조물을 어레이로 만드는 것이 필수인데 연구팀이 발표한 나노 3D프린팅 기술로 구현할 수 있다.

이번에 발표한 나노 3D프린팅 기술을 이용해 특정 형태의 3차원 나노 금속 구조물 어레이를 제작한 후 원하는 인공 자기 물성을 구현시킴으로써 미래 신소재인 메타 물질의 실용화를 앞당길 수 있는 것으로 나타났다.

연구책임자인 서울대 최만수 교수는 “10여년간 대학원생들과 함께 에어로졸 기술을 이용하는 3차원 나노 프린팅 기술을 개발한 결실을 보게 돼 기쁘고 이 연구로 말미암아 혁신적으로 발전할 우리나라 산업 제조 기술이 기대된다”고 말했다.

공동 교신저자인 포항공대 노준석 교수는 “이 3차원 나노 프린팅 기술은 음의 굴절률, 슈퍼렌즈, 투명망토 기술로 알려진 메타 물질 분야의 최대 난제였던 나노미터 수준의 임의 형상 3차원 구조를 만들 수 있는 혁신적인 생산 기술로써 메타 물질 분야의 실용화에 한발 다가선 것”이라고 강조했다.

한편 이 연구는 서울대, 포항공대, 그리고 일본 이화학연구소(RIKEN)가 참여했으며 세계적인 학술지 ‘네이처(Nature)’에 4월1일 온라인 게재됐다.
