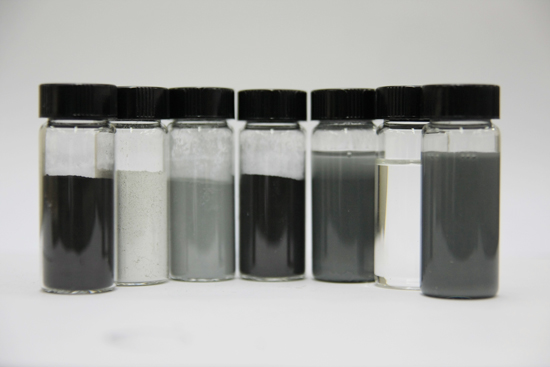

▲ ▲연구진이 개발한 방열코팅제(가장 오른쪽 검은색 용액)로 이 코팅제는 방사체 나노 분말(가장 왼쪽 검은색 분말)에다 유기 바인더(오른쪽 두 번째 묽은 색 용액)를 결합한 나노복합체(세 번째 회색분말)로 제조하게 된다.. ▲연구진이 개발한 방열코팅제(가장 오른쪽 검은색 용액)로 이 코팅제는 방사체 나노 분말(가장 왼쪽 검은색 분말)에다 유기 바인더(오른쪽 두 번째 묽은 색 용액)를 결합한 나노복합체(세 번째 회색분말)로 제조하게 된다.

LED 조명에 있어 방열은 큰 관심꺼리로 어떻게 하면 온도를 낮출 수 있느냐가 관건이었는데, 단순히 바르는 것만으로도 LED 조명의 온도를 떨어뜨릴 수 있는 획기적인 코팅 기술이 국내연구진에 의해 개발됐다.

한국전기연구원(KERI·원장 유태환, www.keri.re.kr) 나노융합에너지소재연구센터 박효열 박사팀은 최근 LED개발에 있어 온도를 낮추는데 기여할 수 있는 LED 방열용 코팅제를 개발하는데 성공했다고 지난 9일 밝혔다.

LED는 투입전력의 약 80% 정도가 열로 발생한다는 치명적 한계를 갖고 있다. LED를 사용함에 따라 LED 소자의 온도가 올라가고 이렇게 소자의 온도가 올라갈수록 LED의 발광효율이 떨어지고 수명도 줄어들게 된다. 특히 조명용 LED의 경우 고출력 소자를 사용하므로 열에 의한 LED의 효율감소 및 수명단축은 더욱 심각한 문제가 되고 있다.

따라서 LED의 효율을 높이고 수명도 길게 하기 위해 LED 소자에서 발생된 열을 소자의 바깥으로 방출해 LED 소자의 온도를 낮추는 것이 LED 관련 업계의 최대 현안이 되고 있으며, 방열 기술은 LED 개발 분야의 핵심기술로 대두되고 있다.

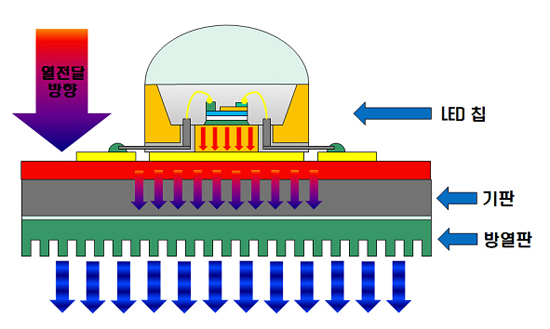

▲ ▲LED 방열개념.. ▲LED 방열개념.

현재 LED의 방열에 가장 많이 사용되고 있는 알루미늄 방열판(Heat Sink)의 경우 표면에서 열복사 특성이 좋지 않아 열방사가 잘 이뤄지지 않고 있다. KERI 박효열 박사팀은 이러한 문제를 해결하기 위해 열복사 특성이 우수한 세라믹 입자와 결합제(바인더)를 결합한 방열 코팅제를 개발하고, 이를 LED 조명의 방열판에 코팅함으로써 열방사 특성을 극대화했다.

연구팀이 개발한 기술은 LED의 방열에 사용되고 있는 알루미늄 방열판의 표면에 개발된 방열 코팅제를 바르게 되면 방열판으로부터 열의 복사에 의해 열이 잘 방출되게 되는 원리를 이용한 것이다.

연구팀은 개발된 방열 코팅제의 효과를 검증하기 위하여 방열판으로 많이 사용되고 있는 알루미늄의 표면을 방열 코팅제로서 코팅을 한 것과 코팅하지 않은 것의 방열특성을 비교한 결과, 방열 코팅에 의해 온도가 90℃에서 80℃로 10℃ 가량 떨어지는 효과가 관찰됐다.

▲ ▲박효열 KERI 박사. ▲박효열 KERI 박사

박효열 박사는 “실제 사용되고 있는 LED 조명을 대상으로 실험을 한 결과, LED의 방열판에 방열 코팅제를 바를 경우 LED 소자가 부착돼 있는 기판의 온도가 방열 코팅제를 바르기 전과 비교해 10% 가량 떨어지는 것을 관찰할 수 있었다”며 “온도가 떨어지는 정도는 발열온도가 높을수록 더 큰 비율로 떨어지므로 열이 많이 발생되는 고출력 LED 조명에 매우 큰 효과가 있을 것으로 예상된다”고 설명했다.

이번에 개발된 방열 코팅제를 사용하게 되면 현재 열의 발생 문제로 어려움을 겪고 있는 고출력의 LED 제작이 용이해져 LED 조명시장의 활성화에 큰 도움이 될 것으로 보인다. 아울러 방열판의 표면적과 무게를 상당히 줄일 수 있으므로 컴팩트한 설계가 가능하다.

박 박사는 “조명설비는 일반적으로 천장에 설치하므로 LED의 무게를 줄이는 것은 매우 큰 이점이며, 결과적으로 방열판의 제작에 소요되는 비용도 절감할 수 있다”면서 “방열판의 표면적과 무게를 줄일 수 있으므로 소비자의 감성을 자극하는 LED의 디자인을 상당히 자유롭게 할 수 있게 된다는 것도 큰 장점이며, 실제 방열코팅에 의하여 방열판의 표면적을 30%까지 줄일 수 있음을 실제 실험을 통해 확인했다”고 강조했다.

이번에 개발된 방열 코팅제는 LED 뿐만 아니라 최근에 시장이 매우 급속하게 커지고 있는 PDP와 LCD의 전원부, 열이 많이 발생되는 컴퓨터 부품 및 모터, 특히, 새로운 녹색성장 산업으로 등장하고 있는 전기자동차의 구동 모터 등 열이 발생되는 전기전자부품의 대부분에 사용이 가능하다.

연구팀은 특히 열이 발생되는 표면에 단순하게 코팅을 함으로써 열을 떨어뜨릴 수 있고 적용이 매우 간편하며, 추가로 필요한 코팅공정의 소요비용이 크지 않기 때문에 향후 차세대 LED 제작 공정에 방열 코팅제의 사용이 점차 확산될 것으로 기대하고 있다.

연구팀은 현재 개발된 방열 코팅제 관련, 국내외에 특허를 출원한 상태이며, 기술이전을 통해 상용화에 나설 계획이다.
