기사 메일전송
  • 기사등록 2020-09-14 11:10:48
  • 수정 2021-05-28 16:30:48
기사수정

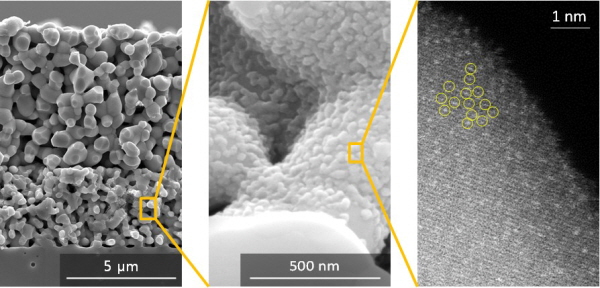

▲ (왼쪽)고체산화물 연료전지 전극, (가운데)전극 내부의 표면에 형성되어 있는 단일원자 촉매, (오른쪽)촉매 표면에 분산되어 있는 백금 원자(밝은 점: 백금 원자)

나노입자를 결합해 백금 원자 개별 반응성을 크게 향상시킨 고성능 ‘원자촉매’가 개발 돼 전력과 수소를 동시에 생산 가능하게 될 것으로 기대를 모으고 있다.


한국과학기술연구원(KIST, 원장 윤석진)은 에너지소재연구단 윤경중 박사, 신지수 연구원 연구팀이 한양대학교(한양대, 총장 김우승) 이윤정 교수와 공동연구를 통해 단일원자 촉매를 개발했다고 13일 밝혔다.


고온에서도 모든 백금 원자들이 뭉치지 않고 개별적으로 분산 반응할 수 있도록 한 이 촉매는 실험에서 전극의 반응속도를 10배 이상 높이는 것으로 나타났다. 또한 700도 이상의 고온에서도 500시간 이상 안정적으로 작동하며 전력과 수소 생산 성능을 3∼4배 향상시키는 것으로 확인돼 차세대 친환경 연료전지인 고체산화물 연료전지의 상용화를 앞당기게 될 것으로 기대를 모으고 있다.


KIST-한양대 공동연구진이 개발한 단일원자 촉매는 백금 원자와 세륨(Ce) 산화물 나노입자를 강하게 결합시킨 것이다. 백금 원자 하나하나가 세륨 산화물 나노입자의 표면에 개별적으로 분산되어 있으며 강력한 결합력으로 고온에서도 분산된 원자 상태를 장시간 유지하기 때문에 모든 백금 원자가 반응에 원활하게 참여할 수 있다는 것이 가장 큰 특징이다. 이에 따라 백금의 사용량을 최소화하면서도 전극의 반응속도를 크게 향상시킬 수 있었다.


이와 함께 새로 개발한 고체산화물 연료전지용 촉매는 백금과 세륨 이온이 녹아있는 용액을 연료전지의 전극 내부로 주입한 후 연료전지가 고온에서 작동하는 동안에 촉매가 합성되도록 하였다. 또한 별도의 특수장비 없이도 간단하게 전극에 주입할 수 있어 기존 연료전지에도 쉽게 적용될 수 있을 것으로 전망되고 있다.


KIST 윤경중 박사는 “본 연구에서 개발된 촉매는 쉽고 단순한 저가 공정을 이용해 다양한 종류의 고체 산화물 연료전지 및 고온 전기화학 소자에 폭넓게 적용할 수 있어 차세대 친환경 발전장치와 에너지 저장장치 개발에 폭넓게 활용될 수 있을 것으로 기대된다”며 “특히 단일원자 촉매가 700도 이상의 매우 높은 온도에서도 안정적으로 작동할 수 있다는 가능성을 제시함에 따라 향후 고온 열화학 반응, 고온 전기화학 반응 등으로 활용범위가 크게 확장될 수 있으리라 기대한다”고 연구 의의를 밝혔다.


본 연구는 과학기술정보통신부(장관 최기영) 지원으로 KIST 주요사업과 한국연구재단 기후변화대응기술개발사업으로 수행되었으며, 연구결과는 ‘Energy & Environmental Science’ (IF: 30.289, JCR 분야 상위 0.189%) 최신 호에 게재됐다.


한편 충전이 필요한 배터리(2차 전지)와 달리 ‘3차 전지’로 불리는 연료전지는 수소와 산소의 화학 반응으로 직접 전기를 생산하는 친환경 발전 시스템이다. 연료전지는 구동온도와 전해질에 따라 다양한 종류가 있다. 이 가운데 전 세계적으로 연구가 가장 활발한 분야 중 하나가 세라믹을 전해질로 사용하는 고체산화물 연료전지이다. 700℃ 이상의 고온에서도 작동되기 때문에 연료전지 중 가장 높은 효율을 낼 수 있는 데다 발전 과정에서 발생하는 수증기를 분해해 수소를 재생산하는 복합발전까지 가능하기 때문이다. 상용화의 관건은 고온에서도 안정적으로 작동할 수 있는 촉매를 개발하는 것이다.


현재 연료전지 분야에서 폭넓게 사용되는 백금계 촉매는 연료전지 촉매 반응에서 어떤 물질과도 비교할 수 없을 만큼 좋은 성능을 나타내고 있다. 반면에 고온에서는 원자들이 쉽게 뭉쳐 효율이 떨어지기 때문에 수소 전기차와 같은 저온형 연료전지에서만 활용되어 왔다. 제한된 매장량과 높은 가격도 상용화의 장애물이다.

0
기사수정

다른 곳에 퍼가실 때는 아래 고유 링크 주소를 출처로 사용해주세요.

http://amenews.kr/news/view.php?idx=43185
기자프로필
프로필이미지
나도 한마디
※ 로그인 후 의견을 등록하시면, 자신의 의견을 관리하실 수 있습니다. 0/1000
마크포지드 9월
프로토텍 11
디지털제조 컨퍼런스 260
로타렉스 260 한글
이엠엘 260
3D컨트롤즈 260
서울항공화물 260
엔플러스솔루션스 2023
엠쓰리파트너스 23
하나에이엠티 직사
린데PLC
스트라타시스 2022 280
생기원 3D프린팅 사각
아이엠쓰리디 2022
23 경진대회 사각
모바일 버전 바로가기
